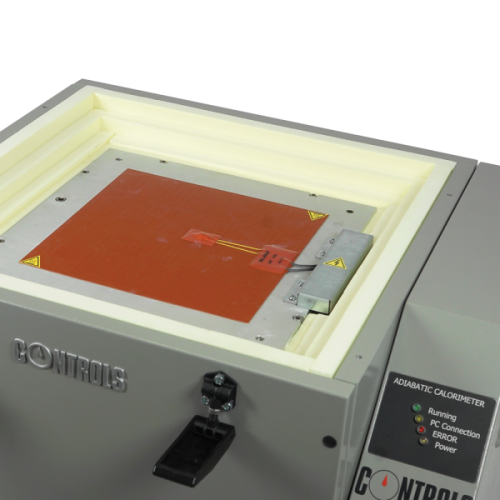

Controls adiabatikus beton kaloriméter

• akár 6 kaloriméter cella kezelés ugyanazon PC szoftveren keresztül
• platina PT100 érzékelő 0,01°C-os felbontással és 0,1°C-os pontossággal
• adiabatikus hiba: kisebb mint 0,05°C/óra
• PC csatlakozás LAN kábelen keresztül
• belső SD memória a vizsgálati adatok mentésére arra az esetre, ha szakad a kapcsolat a PC-vel

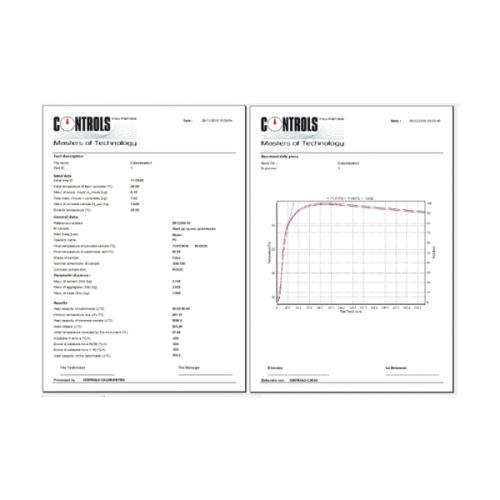

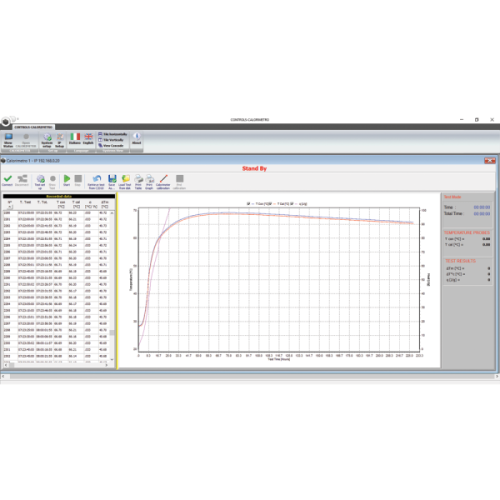

• PC szoftver az adatgyűjtéshez, kiértékeléshez és a vizsgálati adatok nyomtatásához. Az alábbiak nyomtathatók:
  • betonhőmérséklet vs. idő grafikon
  • kamrahőmérséklet vs. idő grafikon
  • belső hőmérséklet-emelkedés
  • kumulatív hőfejlesztés

A beton érlelődése és keményedése során a cement hidratációs reakciója miatt nagymennyiségű hő keletkezik a hőmérséklet emelkedése mellett. A hőmérséklet-emelkedés felgyorsítja a cement keményedését, amely, ha nem egyenletesen történik, szakítófeszültséget eredményezhet a szerkezeten belül. Ennek következményeként repedések és a mechanikai tulajdonságok leromlása mehet végbe.

Ez a hatás főleg masszív betonöntvények esetén figyelhető meg a korlátozott hőeloszlás miatt, így a szerkezet viselkedése közelebb fog állni az adiabatikus körülményekhez.

 Az izoterm és féladiabatikus vizsgálati módszerek ennek következményeként kevésbé adnak reprezentatív eredményeket, és elsősorban habarcs és cement pasztákhoz használják őket, alapvetően a különböző típusú cementek viselkedésének összehasonlítására

 Kizárólag az adiabatikus módszer teszi lehetővé a masszív konkrét elemekben lezajló hőfolyamatok megfelelő kiértékelését

 A CONTROLS - a fő kutató laboratóriumokkal együttműködve - a ’80-as évek végén fejlesztette ki az első ipari adiabatikus beton kalorimétert.

Napjainkban a készüléket a legújabb technológiák szerint újítottuk meg, beleértve az új elektronikát és PC szoftvert, így biztosítva a nagy vizsgálati pontosságot.

Működési elv

Friss mintát helyezünk a kaloriméter kamrába, adiabatikus körülményeket biztosítva azáltal, hogy elkerüljük a hőcserét a környezettel.

Mivel ez az állapot passzív rendszerben a gyakorlatban nem érhető el (semelyik szigetelőanyag nem képes arra, hogy örökre vezetőképtelen legyen), a mintát körülvevő tér hőmérsékletét a mintával azonos (vagy max. 0,5°C-kal alacsonyabb) hőmérsékleten tartjuk a teljes vizsgálat során.

Két PT 100-as hőmérséklet-érzékelőt használunk, az egyik a mintában, a másik a kaloriméter kamrájában helyezkedik el. A hőmérsékletmérést egy PID zártláncú rendszer végzi, így biztosítva a szabvány követelményeinek megfelelő stabil mintakondicionálást

 A készülék az alábbiakból épül fel:

• Külső szigetelő borítás
• Kaloriméter kamra
• Két 150mm-es platina PT 100 hőmérsékletérzékelő, amely a minta és a kamra hőmérsékletét méri
• polisztirol kockasablon
• kaloriméter kamrás kondicionáló rendszer, amelyet PID zártláncú rendszer vezérel
• PC szoftver (a PC nem a szállítás része)
