Zorn ZGF könnyű ejtősúlyos teherbírásmérő
A könnyű ejtősúlyos teherbírásmérőt elsősorban földsáncok-, mélyépítési munkák, út- és vasútépítésénél használják a talaj teherbírásának, illetve a tömörödési minőségének meghatározására. A dinamikus tárcsás terhelésvizsgálat során a terhelés hatására bekövetkező süllyedésből meghatározzák az Evd dinamikus alakváltozási modulust. Mértékegysége MN/m², amely számszerűen megegyezik a MPa értékével.
A mérés közvetlenül a munkaterületen elvégezhető, az eredmények pedig helyben megtekinthetők, feldolgozhatók és dokumentálhatók. A kezelés rövid betanítás után elsajátítható.
Különösen ajánljuk altalajok, kötetlen alaprétegek, szemcsés rétegek, feltöltési anyagok, mésszel stabilizált talajok, hidegen újrahasznosított anyagok vizsgálatához. A berendezés többféle változatban kapható.
Cikkszám: P01.00062

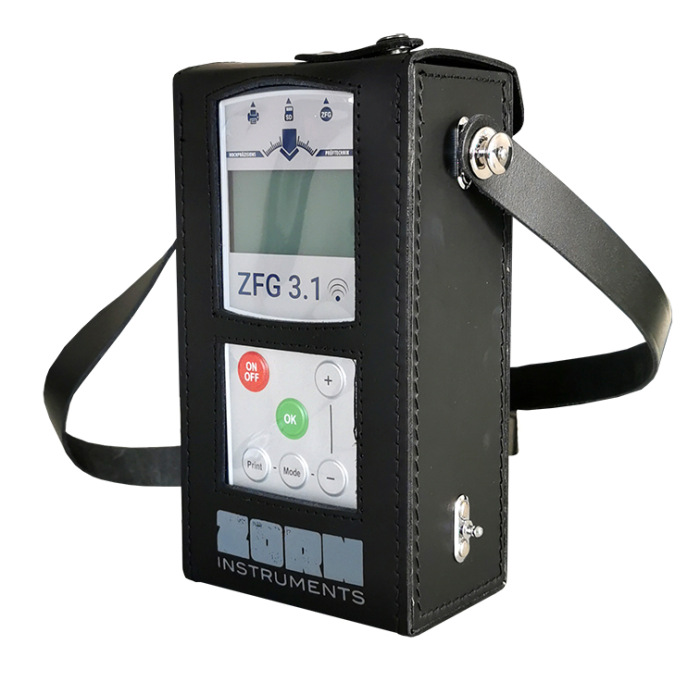

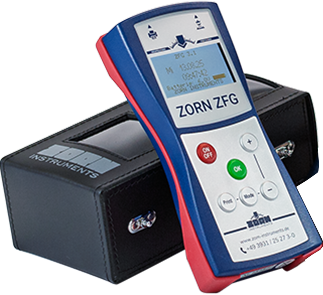

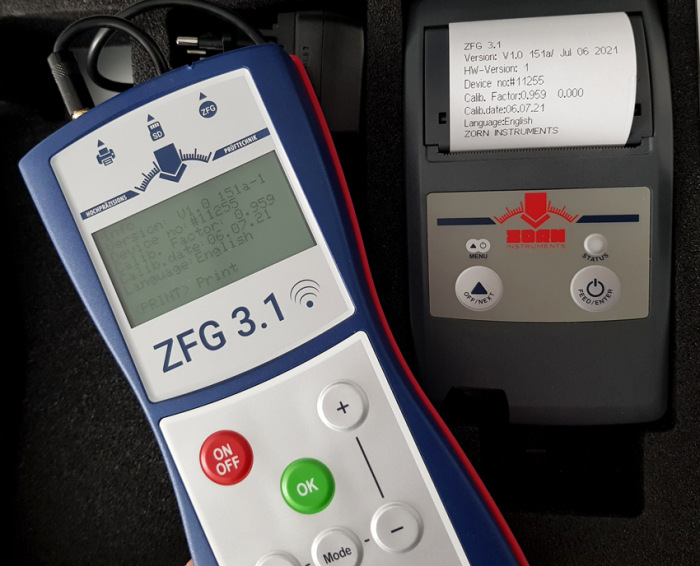

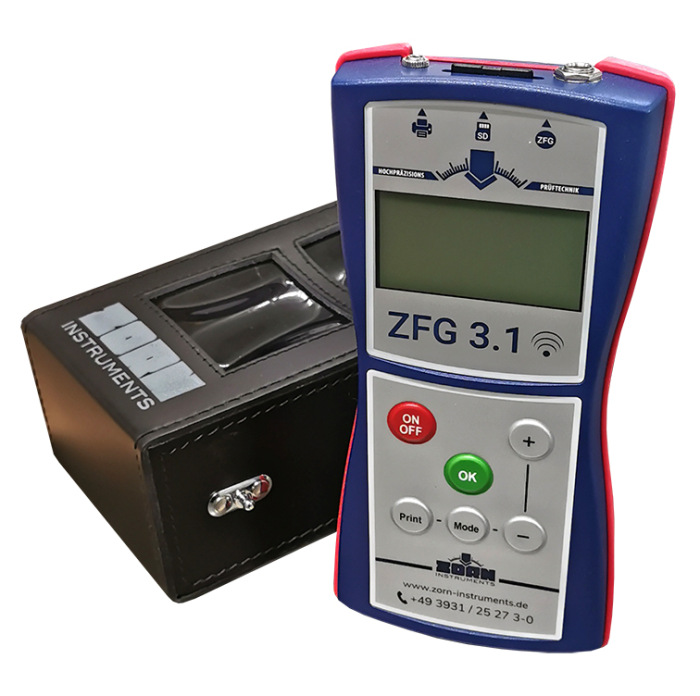

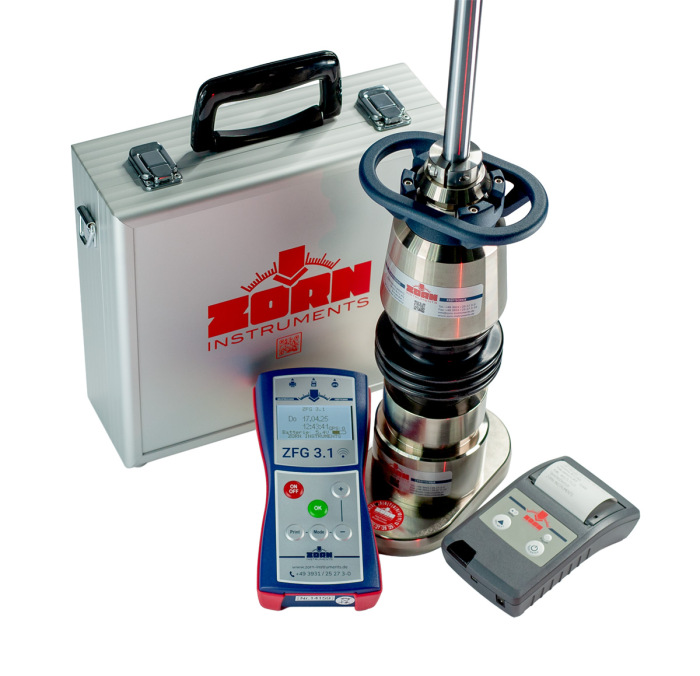

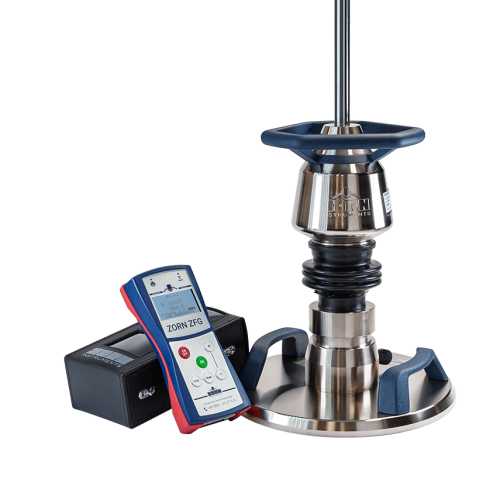

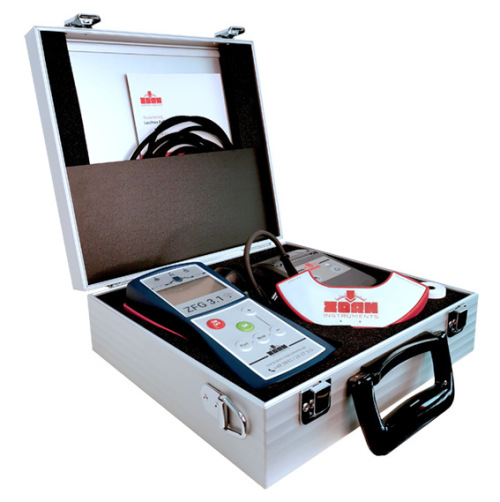

A ZFG 3.1 a ZFG 3.0 továbbfejlesztett változata. Könnyen hordozható mérőelektronikája robusztus műanyag házban található. A mellékelt bőrtok védi a portól és a fröccsenő víztől; átlátszó kezelőablakán keresztül a kijelző leolvasható és a készülék kezelhető.
A háttérvilágítású, többnyelvű grafikus kijelző a mérési értékeket és a süllyedési görbéket mutatja. Hangjelzés jelzi az ejtés időpontját és a vizsgálat végét. Kiegészítő szöveges információk közvetlenül a készüléken is megadhatók.
A beépített GPS/GNSS-vevő egyidejűleg GPS-, Galileo- és GLONASS-jeleket használhat. A gyártó 2 méteres vízszintes helymeghatározási pontosságot ad meg CEP szerint. Az adatok Wi-Fi-kapcsolaton vagy SD-kártyával továbbíthatók telefonra, tabletre vagy számítógépre.
A mérőegység önállóan használható, a jegyzőkönyvek elkészítését a ZORN FG WebApp támogatja. Opcionális hőnyomtató csatlakoztatható hozzá.
| Műszaki jellemző | Adat |
|---|---|

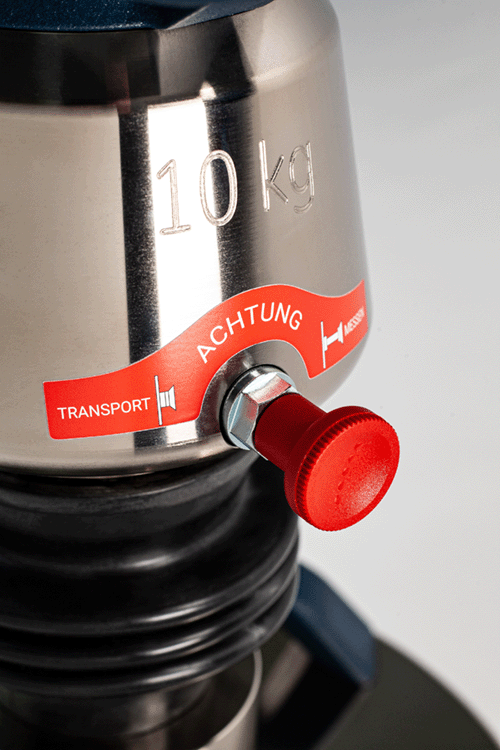

| Standard ejtősúly | 10 kg |
| Standard ütőerő | 7,07 kN |
| Evd mérési tartomány | 15–70 MN/m² |
| Opcionális terhelőszerkezet | 15 kg-os ejtősúllyal |
| Bővített mérési tartomány | 70–105 MN/m² |
| Terhelőtárcsa | 300 mm átmérőjű |
| Mérőegység mérete | 120 mm szélesség, 90 mm magasság |
| Mérőegység tömege | 0,5 kg |
| Áramellátás | 4 db AA/R6 elem |
| Vizsgálatok száma egy elemkészlettel | Körülbelül 1500 |
| Adattárolás | Belső memória és SD-kártya; legfeljebb 10 000 mérés |
| Nyomtatás | Opcionális hőnyomtatóval |
A készülékhez elemek, rövid útmutató és kalibrálási dokumentáció tartozik; a részletes kezelési útmutató online érhető el.
Cikkszám: P01.00058, 10 kg-os ejtősúllyal

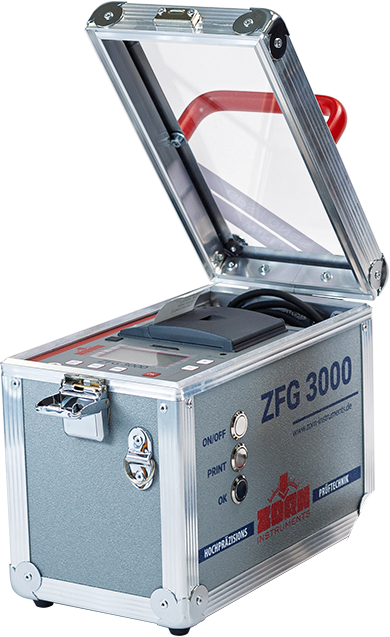

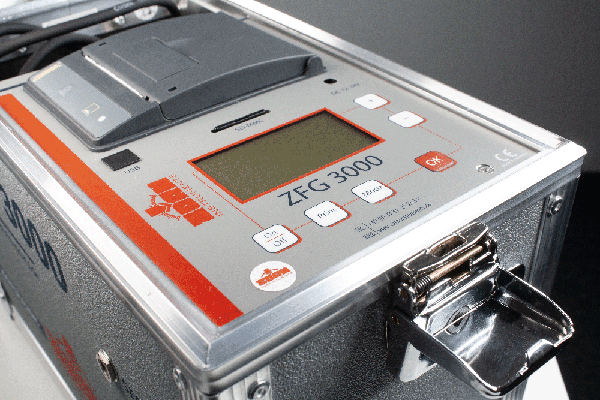

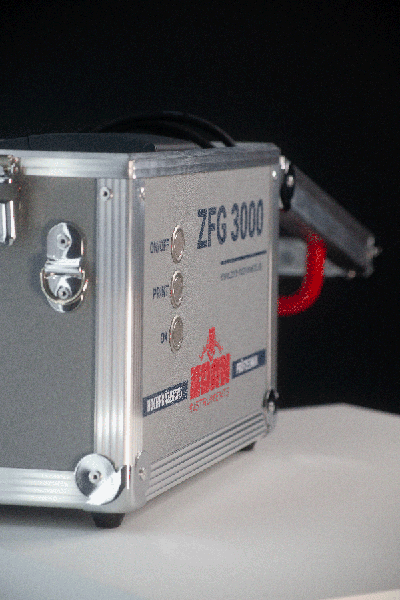

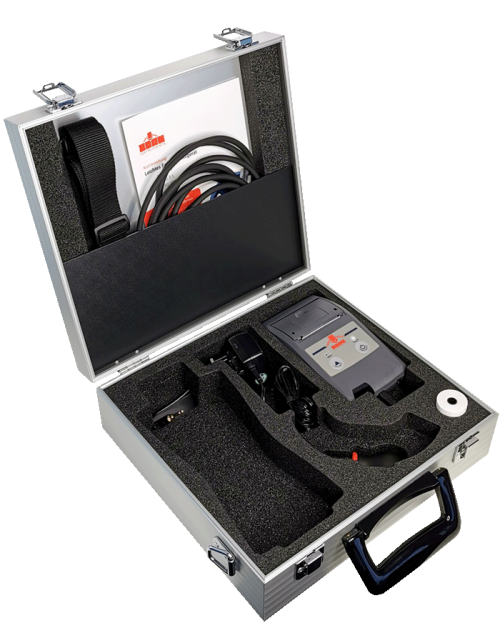

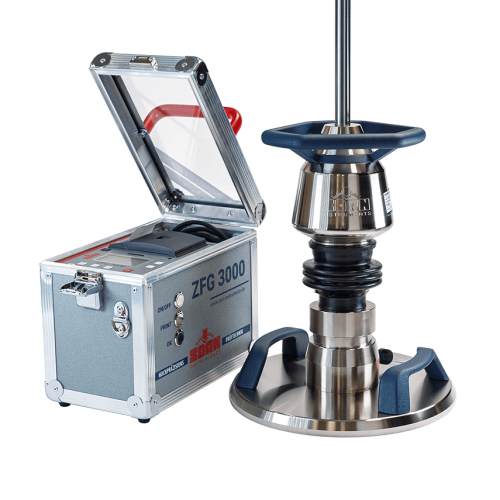

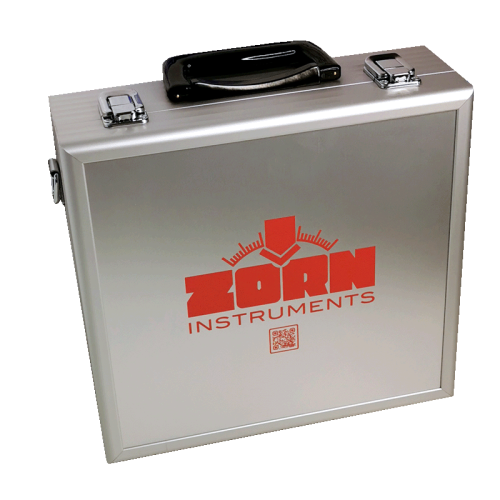

A ZFG 3000 mérőelektronikája robusztus, fröccsenő víztől védett kofferben kapott helyet. Zárt fedél mellett, kívülről is kezelhető, ami poros vagy kedvezőtlen időjárási körülmények között előnyös.
Beépített hőnyomtatóval, GPS/GNSS-vevővel, Wi-Fi-modullal, belső memóriával és SD-kártyás adattárolással rendelkezik. A mérések automatikusan a belső memóriába és a behelyezett SD-kártyára is mentődnek.
A háttérvilágítású kijelzőn a mérési értékek és görbék megtekinthetők. A kiértékelés három süllyedést és átlagukat, három süllyedési sebességet és átlagukat, az s/v arányt és az Evd-értéket tartalmazza. Az s/v arány a talaj tömöríthetőségének megítélését segítő mutató.
A helyszíni nyomaton a mérési adatok, görbék, helykoordináták és a mérési helyhez megadott szöveg szerepelhet. A WebApp további feldolgozást és jegyzőkönyvkészítést tesz lehetővé.

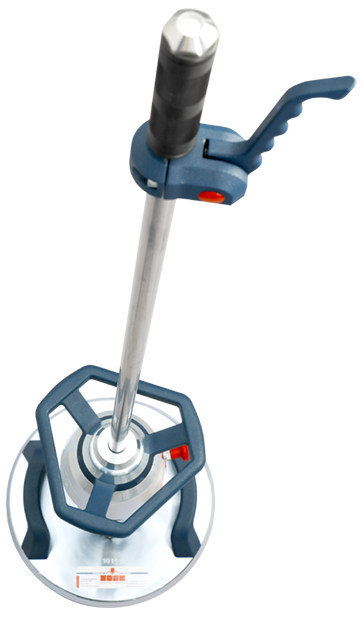

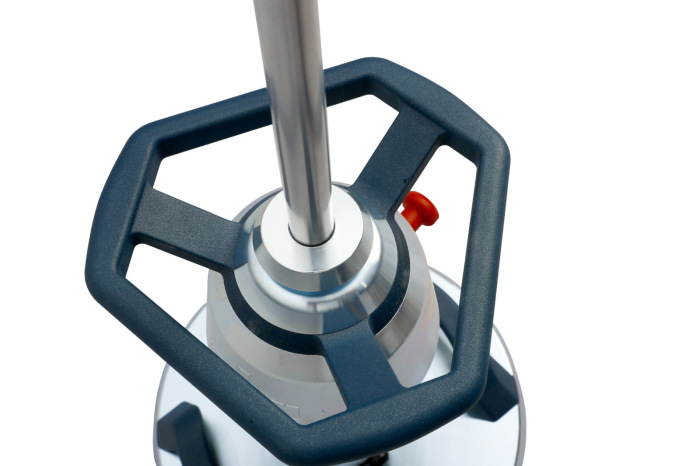

A standard terhelőszerkezet 210 mm széles, 1140 mm magas és 15 kg tömegű. Ez a teljes szerkezet tömege; az ejtősúly önmagában 10 kg. A 300 mm-es terhelőtárcsa további 15 kg.
A tárcsa MEMS gyorsulásérzékelőt tartalmaz. A standard terheléshez megadott maximális talpfeszültség 0,1 MN/m², a hozzávetőleges vizsgálati hatásmélység 600 mm. Az érzékelőház 150 mm-es tárcsa és dinamikus CBR-feltét csatlakoztatására előkészített.

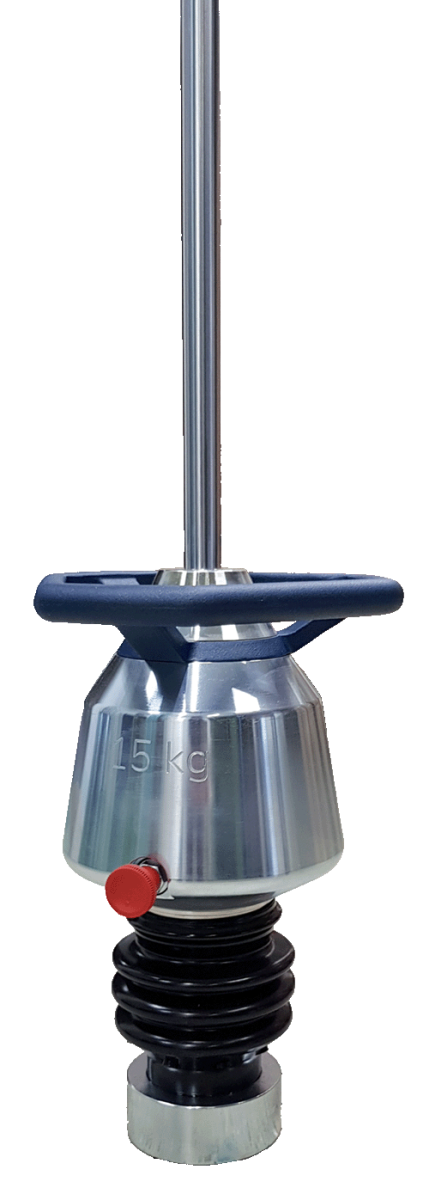

A 15 kg-os ejtősúlyos terhelőszerkezet körülbelül 10,605 kN ütőerőt, vagyis a standard terhelés másfélszeresét biztosítja.
| Műszaki jellemző | Adat |
|---|---|
| Standard ejtősúly | 10 |
| Standard ütőerő | 7,07 kN |
| Evd mérési tartomány | 15–70 MN/m² |
| Opcionális terhelőszerkezet | 15 kg-os ejtősúllyal |
| Bővített mérési tartomány | 70–105 MN/m² |
| Terhelőtárcsa | 300 mm átmérőjű |
| Mérőelektronika koffermérete | 160 × 210 × 280 mm |
| Mérőelektronika kofferrel | 3,2 kg |
| Áramellátás | Gyorstöltésre alkalmas akkumulátor, hálózati adapterrel |
| Adattárolás | Belső memória és SD-kártya; legfeljebb 10 000 mérés |
| Nyomtatás | Beépített hőnyomtatóval |
Hosszú akkumulátoros üzemidő. Rövid útmutató és kalibrálási dokumentáció tartozik a készülékhez.
Cikkszám: P01.00070

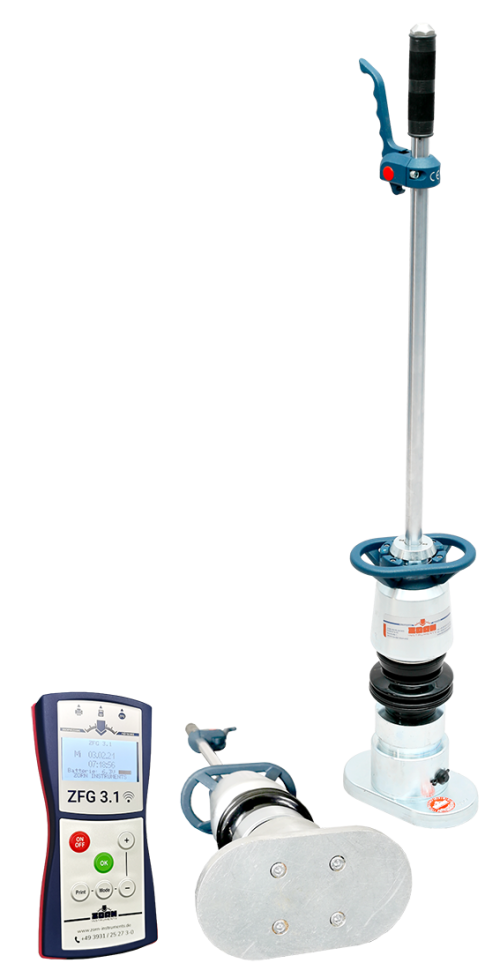

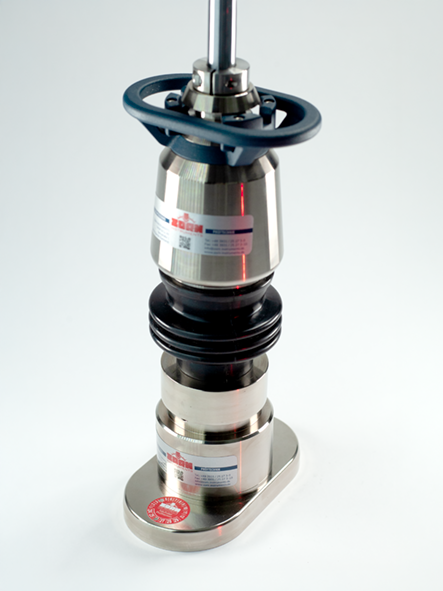

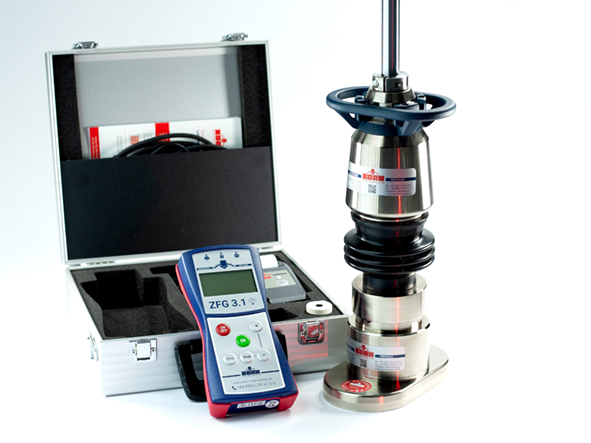

A ZORN Mini keskeny közmű- és optikaikábel-árkok visszatöltésének ellenőrzésére készült. 120 mm árokszélességtől használható, ahol a hagyományos, kerek terhelőtárcsás készülékek már nem férnek el.
Felhasználható optikai hálózatépítésnél, trenching és microtrenching munkáknál, bekötővezetékeknél, városi közműnyomvonalakon és más szűk munkaterületeken.
Az ovális tárcsa felülete egy 150 mm átmérőjű kerek tárcsa felületével egyezik meg. Az 5 kg-os ejtősúly 3,535 kN ütőerőt hoz létre. Kialakítása a keskeny árkokban jellemző, 150–200 mm-es visszatöltési rétegekhez igazodik.
Bajonettzár kapcsolja össze a terhelőszerkezetet és a tárcsát, ezért a készülék egyetlen egységként helyezhető az árokba és emelhető ki onnan.
| Műszaki jellemző | Adat |
|---|---|
| Minimális árokszélesség | 120 mm |
| Terhelőtárcsa | Ovális |
| Tárcsafelület | Egy 150 mm átmérőjű kerek tárcsáéval azonos |
| Ejtősúly | 5 kg |
| Ütőerő | 3,535 kN |
| Maximális talpfeszültség | 0,2 MN/m² |
| Evd mérési tartomány | 15–70 MN/m² |
| Jellemző vizsgált rétegvastagság | 150–200 mm |
| Helymeghatározás | GPS/GNSS |
| Adatátvitel | Wi-Fi |
| Adattárolás | SD-kártya |
| Jegyzőkönyvezés | ZORN FG WebApp |
A kézi mérőegység bőrtokkal, háttérvilágítású grafikus kijelzővel, hangjelzéses mérésvezetéssel és szövegbeviteli lehetőséggel rendelkezik.
A Mini eredményeit a talajfajta, a rétegvastagság és a vonatkozó műszaki vagy szerződéses követelmények alapján kell értékelni. Evd-eredményei nem tekinthetők automatikusan egyenértékűnek a hagyományos LWD készülékek eredményeivel.
| Szempont | ZFG 3.1 | ZFG 3000 | ZORN Mini |
|---|---|---|---|
| Legfőbb előny | Kompakt kézi mérőegység | Beépített nyomtató | Keskeny árkok vizsgálata |
| Jellemző felhasználás | Általános földmunka, út- és közműépítés | Általános vizsgálatok, helyszíni nyomtatással | Kábel- és közműárkok visszatöltése |
| Mérőegység | Kézi, bőrtokkal | Kofferbe épített | Kézi, bőrtokkal |
| Terhelőtárcsa | Kerek, Ø 300 mm | Kerek, Ø 300 mm | Ovális |
| Standard ejtősúly | 10 kg | 10 kg | 5 kg |
| Ütőerő | 7,07 kN | 7,07 kN | 3,535 kN |
| Evd-tartomány | 15–70 MN/m² | 15–70 MN/m² | 15–70 MN/m² |
| Opcionális nagyobb terhelés | 15 kg; 70–105 MN/m² | 15 kg; 70–105 MN/m² | - |
| GPS/GNSS | Beépített | Beépített | Beépített |
| Wi-Fi | Van | Van | Van |
| SD-kártyás tárolás | Van | Van | Van |
| Nyomtató | Opcionális | Beépített | - |
| Áramellátás | 4 db AA/R6 elem | Tölthető akkumulátor | 4 db AA/R6 elem |
| Kiemelt kezelési előny | Könnyen hordozható elektronika | Zárt kofferből is kezelhető | Tárcsával együtt kiemelhető |
| Jegyzőkönyvezés | ZORN FG WebApp | ZORN FG WebApp | ZORN FG WebApp |
Cikkszám: P01.00066

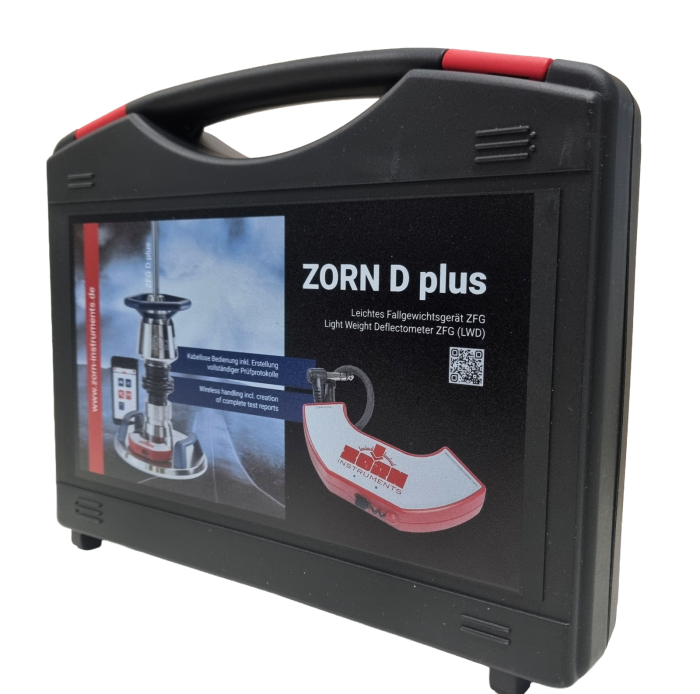

A ZORN D plus meglévő ZFG készülékek vezeték nélküli, mobilos vezérlését teszi lehetővé. A modul a korábbi mérőkábel érzékelőcsatlakozójához kapcsolódik, így a meglévő készülék korszerűsíthető.
Bluetooth-kapcsolattal, Android- vagy iOS-eszközön működő alkalmazással használható. A mérési adatok közvetlenül a mobilkészülékre kerülnek, így nincs szükség külön adatátmásolásra a kézi mérőelektronikából.
Az alkalmazás hangjelzéssel, beszédutasításokkal és hihetőség-ellenőrzéssel támogatja a vizsgálatot. A mérések helyben összehasonlíthatók, kiegészíthetők és jegyzőkönyvvé alakíthatók.
A rendszer GPS-helyadatokat és levegő-hőmérsékletet rögzít, valamint fagyveszélyre figyelmeztet. A dokumentációhoz fotók, talaj-, időjárási, megrendelői és projektadatok adhatók. A jegyzőkönyvek e-mailben vagy más üzenetküldési lehetőséggel továbbíthatók.
Az alkalmazás ingyenes. Saját mobilkészülék használható, de előkonfigurált tablet is rendelhető.
| Jellemző | Adat |
|---|---|
| Szélesség | Körülbelül 150 mm |
| Tömeg | 100 g |
| Érzékelőcsatlakozó | 6,35 mm-es sztereó jack |
| Vezeték nélküli kapcsolat | Bluetooth |
| Áramellátás | Belső, mini-USB-ről tölthető akkumulátor |
| Állapotjelzés | Két LED |
| Megadott nyelvek | Német és angol |
Ezeknél a műszaki adatoknál az adott készülékváltozatot érdemes ellenőrizni.
| Kiegészítő neve | Cikkszám | Leírás | |
|---|---|---|---|

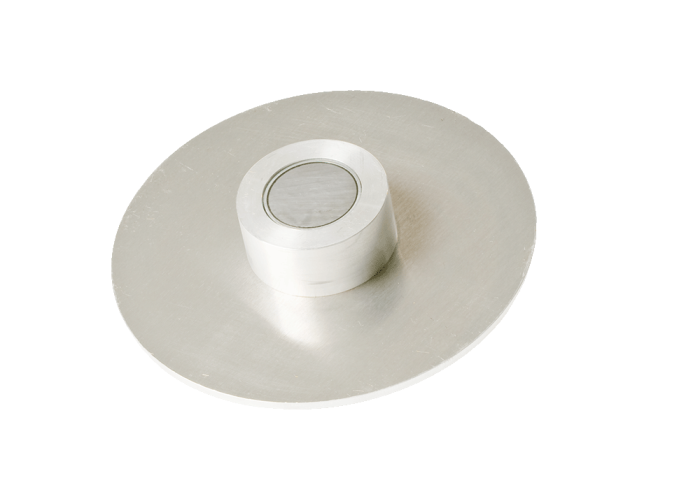

| Mágneses tartótalp | Z03.00003 | A terhelőszerkezet biztonságos félreállítására a terhelőtárcsa igazítása közben. | |
| 15 kg-os ejtősúlyos terhelőszerkezet | Z02.00037 | Meglévő ZFG bővítésére, 70–105 MN/m² Evd mérési tartományhoz. | |

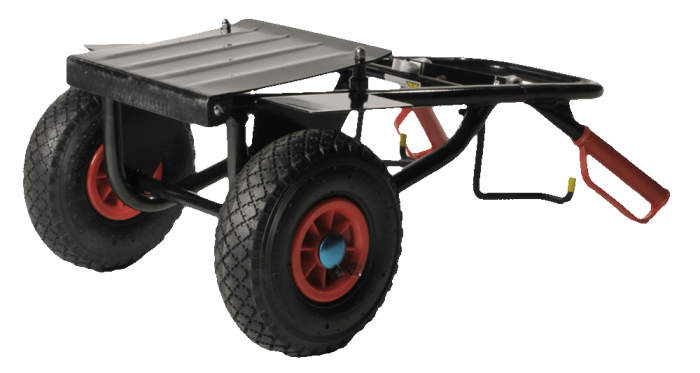

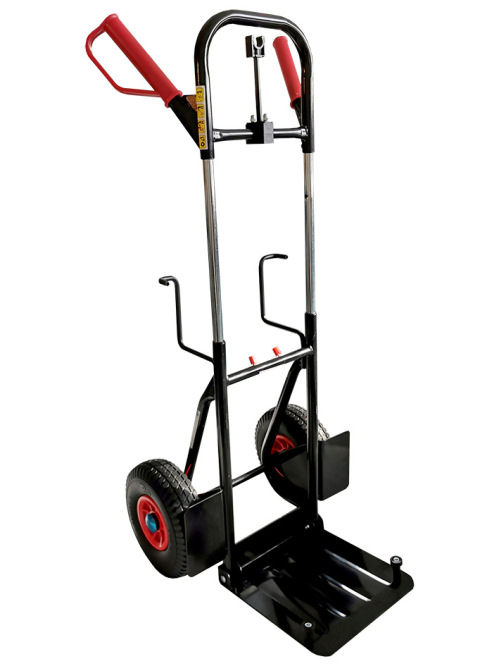

| Összecsukható szállítókocsi – 1. változat | Z02.00004 | ZFG 3.0 és ZFG 3.1 készülékek mozgatásához. | |
| Összecsukható szállítókocsi – 2. változat | Z02.00003 | ZFG 3000 készülék mozgatásához. | |

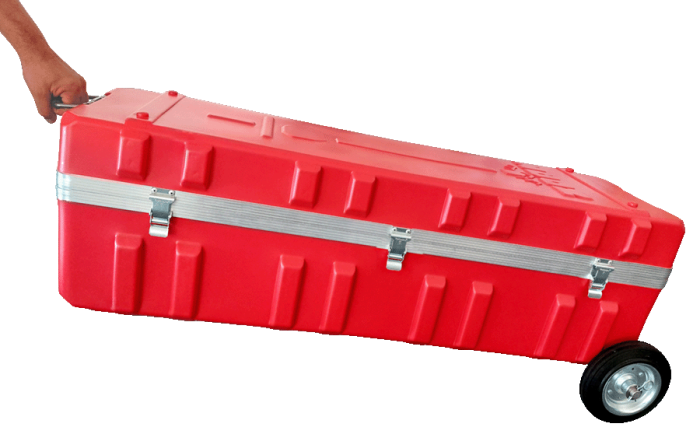

| ACC kerékkészlet | Z02.00029 | A szállítóláda utólagos felszerelésére, építési területen használható kerekekkel. | |
| ACC kartoncsomagolás | V02.00066 | Az ACC szállítóláda feladásához. | |
| Többször használható ZFG kartoncsomagolás | V02.00040 | Kétrészes csomagolás a készülék ismételt szállításához. |
Cikkszám: Z02.00041

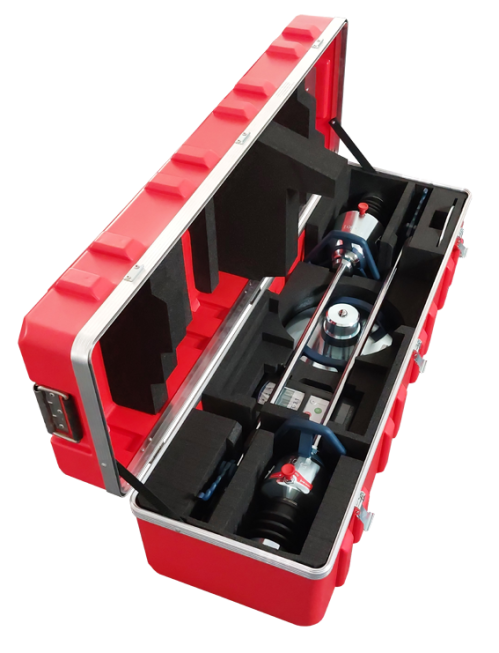

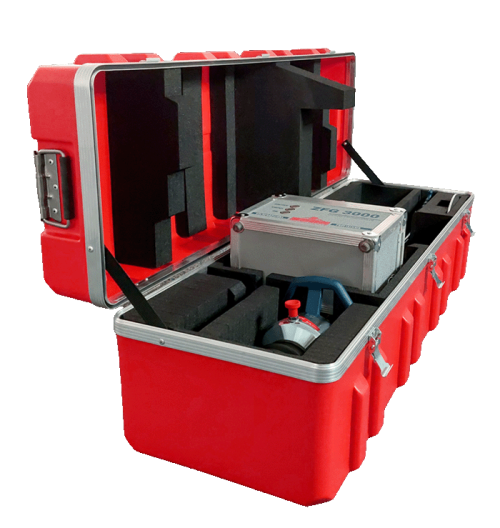

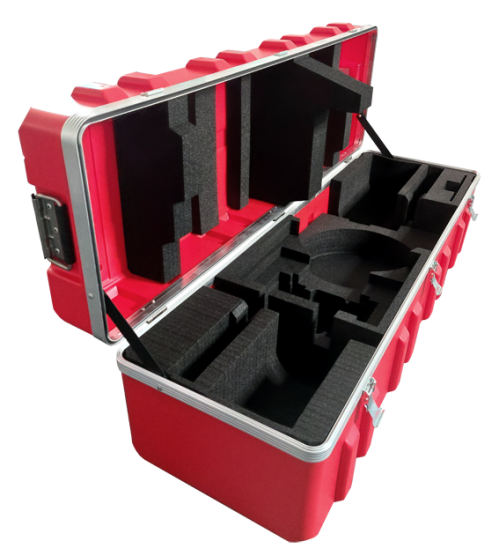

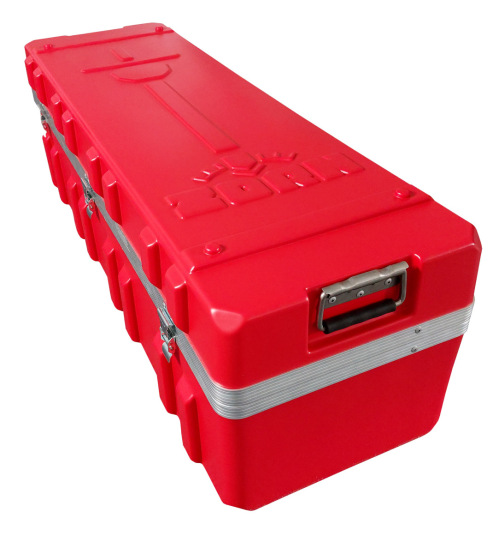

A láda 10 és/vagy 15 kg-os ZFG-terhelőszerkezet biztonságos tárolására és szállítására szolgál.
Cikkszám: nincs megadva.
A ZORN FG WebApp a ZORN-felhasználók számára ingyenes, böngészőalapú alkalmazás. Számítógépen, tableten és okostelefonon használható, telepítés és aktiválókód nélkül. Egyszeri regisztráció szükséges; automatikusan frissül, és bejelentkezés után offline is használható.
A ZFG 3.0, ZFG 3.1, ZFG 3000 és ZORN Mini mérési adatainak feldolgozását támogatja; a D plus alkalmazásból is fogadhat adatokat.
Funkciói:
A mérési és projektadatok a felhasználó eszközén tárolódnak. A gyártó németországi szervere a bejelentkezéshez szükséges adatokat kezeli.
A külön telepíthető ViewerApp adatmegjelenítésre, görbe-összehasonlításra, egyszerű nyomtatásra és továbbításra szolgál; egyedi jegyzőkönyvet nem készít. Helyadatokat térképen is megjeleníthet. E-mailes adatküldéséhez internet és beállított levelező szükséges.
A korábbi telepíthető jegyzőkönyvező szoftver megszűnt. A WebApp oldalán regisztrációs, adatátviteli, jegyzőkönyvezési és profilkezelési videók, továbbá Wi-Fi-, fiókaktiválási és jelszó-visszaállítási segítség található.
Cikkszám: P02.00015
A dinamikus CBR-vizsgáló kiegészítővel a ZORN ZFG könnyű ejtősúlyos készülék laboratóriumi és helyszíni CBR-vizsgálatokra alakítható át. A CBR (California Bearing Ratio) a talajok és ásványi anyagkeverékek teherbírásának értékelésére szolgáló jellemző.
A vizsgálat gyorsan elvégezhető, és nem igényli a statikus CBR-vizsgálathoz szükséges terhelőkeretet és statikus terhelőszerkezetet. Különösen alkalmas gyártásközi minőségellenőrzésre, valamint beépített anyagok és kezelt talajok vizsgálatára.
Felhasználási területek
Vizsgálati eljárás
A dinamikus CBR-vizsgálat a TP Gestein-StB 5.6 szerinti eljárással végezhető. A megfelelő alkalmazási feltételek mellett a TP BF-StB B 7.1 szerinti statikus CBR-vizsgálat alternatívája lehet.
Laboratóriumban Proctor-edénybe helyezett mintán, helyszínen pedig közvetlenül a vizsgálandó talajrétegen történik a mérés.. A laboratóriumi eljárás mintafeltételei között 22 mm-es maximális szemnagyság és rendszerint legfeljebb 50% túlméretes rész szerepel.
Az eredmények értékelése
A dinamikus CBR-érték összetett szilárdsági jellemző. Befolyásolja a szemcsék szilárdsága, alakja, felületi érdessége és fagyállósága, valamint az anyag szemeloszlása, finomrész-tartalma, víztartalma és tömörsége.
Az eredmény segíti a vizsgált anyag teherbírásának, tömöríthetőségének, fagyérzékenységének és közlekedési terhelésre való alkalmasságának megítélését. A helyszíni és laboratóriumi eredmények összevetése a tömörítési munka értékelését is támogatja.
