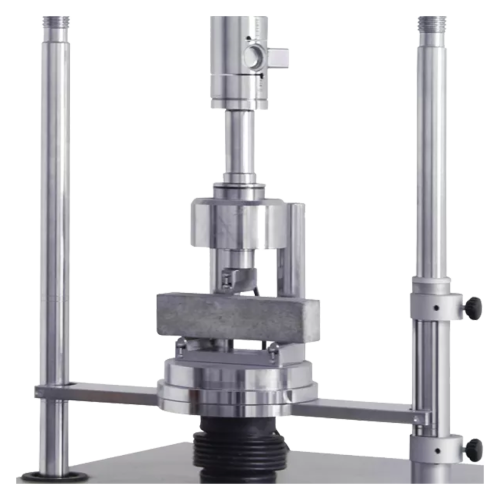

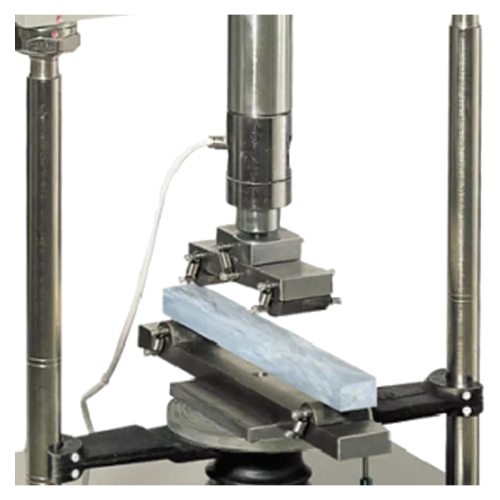

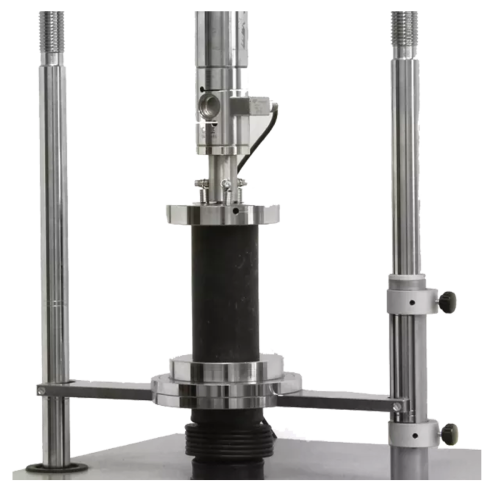

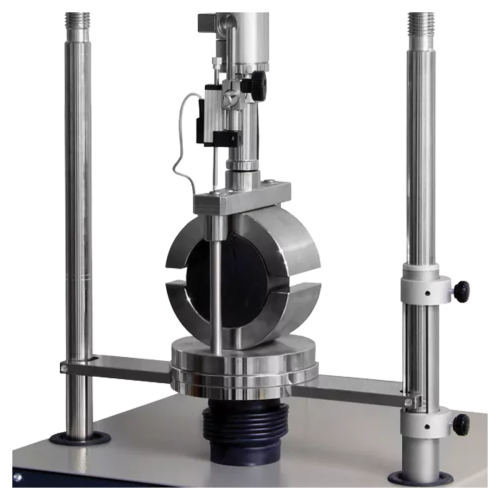

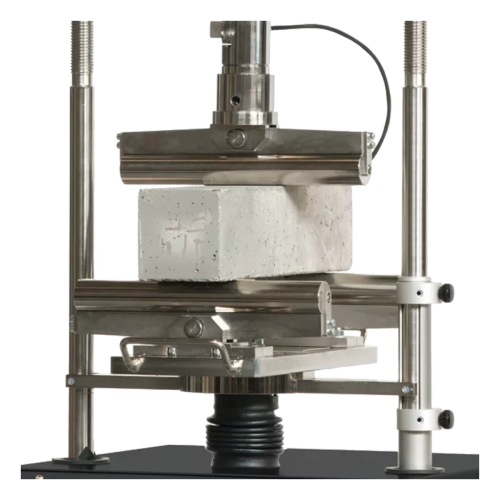

Az UNIFRAME univerzális, automatikus hajlító- és nyomóvizsgáló berendezés nagyméretű, elmozdulás- és terhelésvezérelt vizsgálatok elvégzésére szolgál. Legfőbb előnye a nagyfokú rugalmasság: általános célú vizsgálórendszerként széles körben alkalmazható, amit a nagyméretű munkatér, a különféle tartozékok befogadásának lehetősége és a szoftveres vezérlés biztosít. Számos vizsgálat végezhető vele, többek között CBR/LBR-, Marshall-, triaxiális vizsgálatok, betongerendák és burkolólapok hajlítóvizsgálata, oldalirányú megtámasztás nélküli nyomóvizsgálat, átszúródási vizsgálatok, valamint további vizsgálatok.

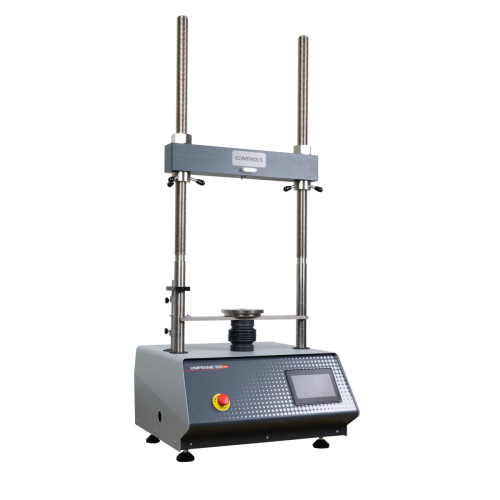

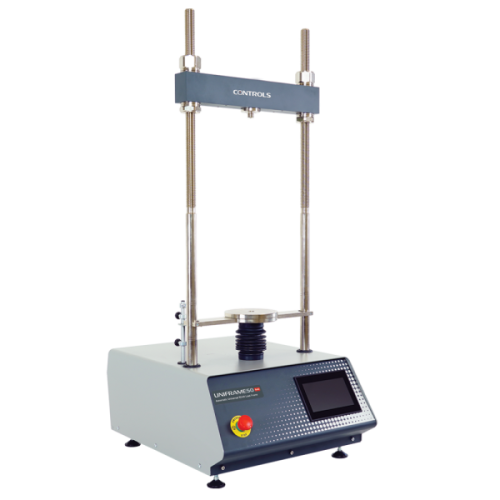

A berendezés robusztus, kompakt, kétoszlopos kerettel rendelkezik. A felső keresztgerenda a használt tartozékok függvényében különböző magasságokban rögzíthető. A terhelőemelőt mikroprocesszor által vezérelt egyenáramú motor hajtja.
A terhelőemelő, az egyenáramú motor és a vezérlőelemek ergonomikus készülékházban helyezkednek el. A zárt hurkú szabályozás megbízható vizsgálatvégrehajtást biztosít mind elmozdulás-, mind terhelésvezérelt üzemmódban. Az elmozdulás méréséhez nincs szükség külső elmozdulásmérőre. A berendezés automatikusan felismeri a próbatest tönkremenetelét, és leállítja a vizsgálatot. Ez a funkció kikapcsolható; ebben az esetben a vizsgálat elmozdulási vagy időhatár elérésekor fejezhető be.
A készülék egyik oszlopára szerelt állítható végálláskapcsolókkal rendelkezik. A kalibrálás során kézikerékkel manuálisan mozgatható a terhelőlap, így a terhelés nagy pontossággal állandó értéken tartható. Ez a funkció nemcsak a berendezéshez szállított erőmérő cella, hanem a laboratóriumban rendelkezésre álló más erőmérő cellák kalibrálására is használható.
A szoftveres kezelőfelület lehetővé teszi a sebesség- és terhelésértékek, valamint az elmozdulási és terhelési határértékek beállítását, az adatletöltési formátum és a grafikus megjelenítés paramétereinek meghatározását, továbbá előre beállított vizsgálati eljárások mentését. A berendezés belső memóriájában legfeljebb 10 vizsgálati profil tárolható.

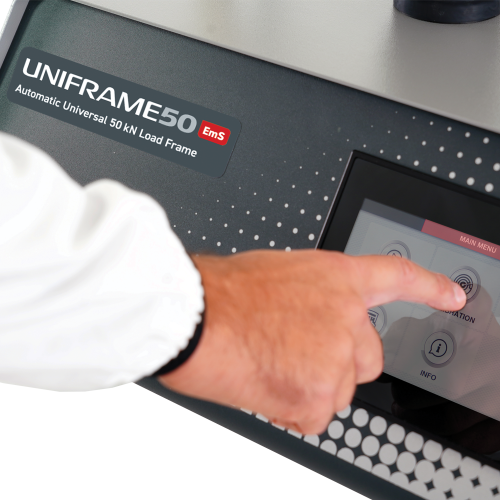

A firmware legfeljebb négy érzékelő – két erőmérő cella és két potenciometrikus lineáris elmozdulásmérő – kalibrálását teszi lehetővé, a kalibrálási adatok helyi tárolásával. A valós idejű vizsgálati görbe és az érzékelők adatai az érintőképernyőn jelennek meg. Az előlapon vészleállító gomb található a gép azonnali leállításához. A vizsgálati adatok USB-meghajtóra menthetők, illetve LAN kommunikációs porton keresztül Controls, TXT vagy ASCII formátumban letölthetők.
Minden tartozékot külön kell megrendelni.
Amennyiben a berendezést digitális érzékelőkkel – például erőmérő cellákkal vagy elmozdulásmérőkkel – együtt szállítják, az adott érzékelőkhöz visszavezethető kalibrálási bizonyítványokat is mellékelnek. Igény esetén ACCREDIA által akkreditált kalibrálási bizonyítványok is rendelkezésre állnak.
CONTROLS UNIFRAME elektromechanikus univerzális vizsgálóberendezés
Kapcsolódó információs anyagok:
TERMÉK ADATLAP
| Jellemző | T1282 | T1282/T | T1292 |
|---|---|---|---|
| Vizsgálati sebességtartomány | 0,05–51 mm/min | 0,05–51 mm/min | 0,01–65 mm/min |
| Terhelési sebesség | 1–9999 N/s | 1–9999 N/s | 1–9999 N/s |
| Szabályozás módja | Elmozdulás és terhelés | Elmozdulás és terhelés | Elmozdulás és terhelés |
| Maximális megközelítési sebesség | 40 mm/min | 40 mm/min | 65 mm/min |
| A dugattyú maximális elmozdulása | 100 mm | 100 mm | 100 mm |
| Maximális függőleges szabad tér | 765 mm | 765 mm | 1040 mm |
| Vízszintes szabad tér | 380 mm | 380 mm | 456 mm |
| Külső méretek (Sz × Mé × Ma) | 545 × 670 × 1130 mm | 545 × 670 × 1130 mm | 600 × 520 × 1542 mm |
| Tömeg, kb. | 110 kg | 110 kg | 160 kg |
70-T1282/T
UNIFRAME automata nyomó-/húzóvizsgáló gép kétoszlopos szerkezettel és állítható keresztgerendával – Terhelési kapacitás: 50 kN nyomás; 25 kN húzás – Oszlopok közötti szabad nyílás: 380 mm – 230 V / 50–60 Hz / 1 fázis
70-T1282
UNIFRAME automata nyomószilárdság-vizsgáló gép kétoszlopos szerkezettel és állítható keresztgerendával – Terhelési kapacitás: 50 kN – Oszlopok közötti szabad nyílás: 380 mm – 220–240 V / 50–60 Hz / 1 fázis
70-T1292
UNIFRAME 100 automata nyomószilárdság-vizsgáló gép kétoszlopos szerkezettel és állítható keresztgerendával – Terhelési kapacitás: 100 kN – Oszlopok közötti szabad nyílás: 456 mm. 220–240 V / 50–60 Hz / 1 fázis
| Kategória | Cikkszám | Leírás | |
|---|---|---|---|
| Tartozék | 50-C0050/CAL | Az erőmérés digitális leolvasó egységének speciális kalibrálása, amely a vizsgálógép teljes méréstartományának (maximális terhelésének) 1%-ától biztosítja az 1. pontossági osztályt. | |
| Erőmérő cellák | 82-P0374 | 25 kN kapacitású, nyúlásmérő bélyeges erőmérő cella | |
| Erőmérő cellák | 82-P0370 | 3,5 kN kapacitású, nyúlásmérő bélyeges erőmérő cella | |
| Erőmérő cellák | 82-P0373 | 10 kN kapacitású, nyúlásmérő bélyeges erőmérő cella | |
| Erőmérő cellák | 82-P0375 | 50 kN kapacitású, nyúlásmérő bélyeges erőmérő cella | |

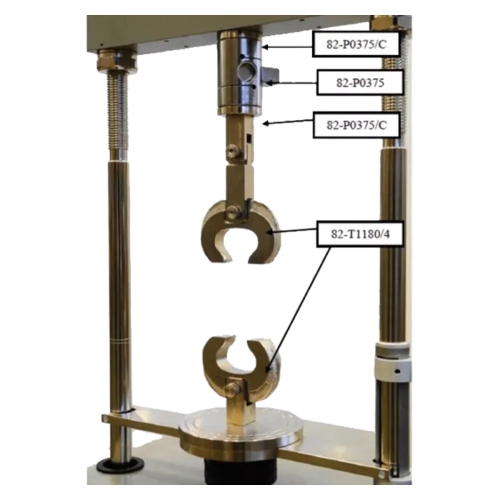

| Erőmérő cellák | 82-P0375/C | Csatlakozóadapter az erőmérő cella és a keresztfej között (2 db szükséges) | |
| Erőmérő cellák | 82-P0376/E | 100 kN kapacitású erőmérő cella adapterekkel a 70-T1292 UNIFRAME vizsgálóberendezéshez | |
| Szoftver | 76-SW/BMD | PC-szoftver a 76-PV128x Balanced Loader és a 70-T128x Uniframe vizsgálóberendezésekhez, a 34-V118x Multiloaderhez és a 82-P60R12 Digimax leolvasó egységhez, BMD aszfaltkeverék-vizsgálathoz. | |

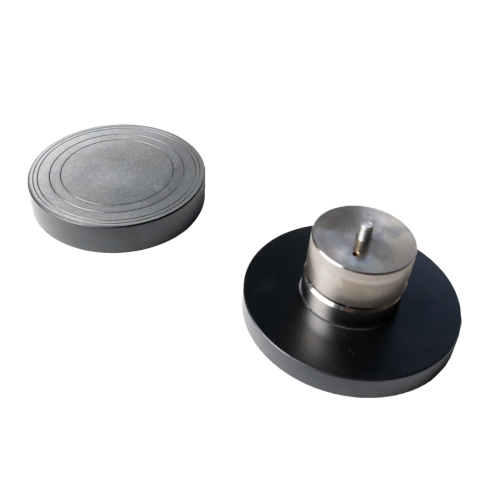

| Nyomóvizsgálat | 70-T0104/15 | Nagy teherbírású felső és alsó nyomólapok gömbcsuklós felfekvéssel, az Uniframe 50 kN és 100 kN elektromechanikus terhelő vizsgálóberendezésekhez. |
